AS3110芯片 价格：元 编号：AS3110

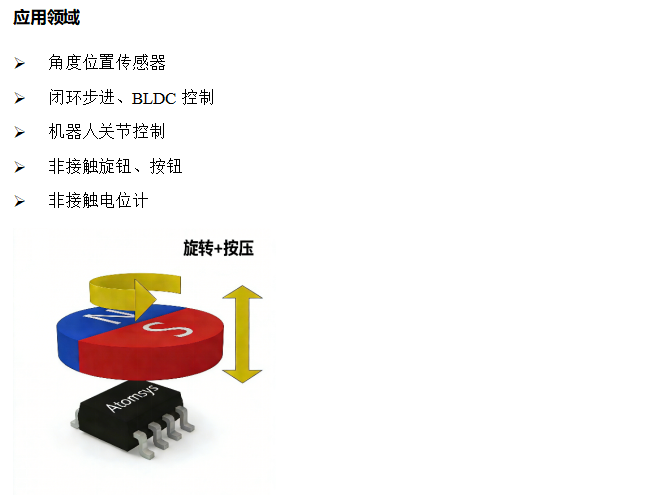

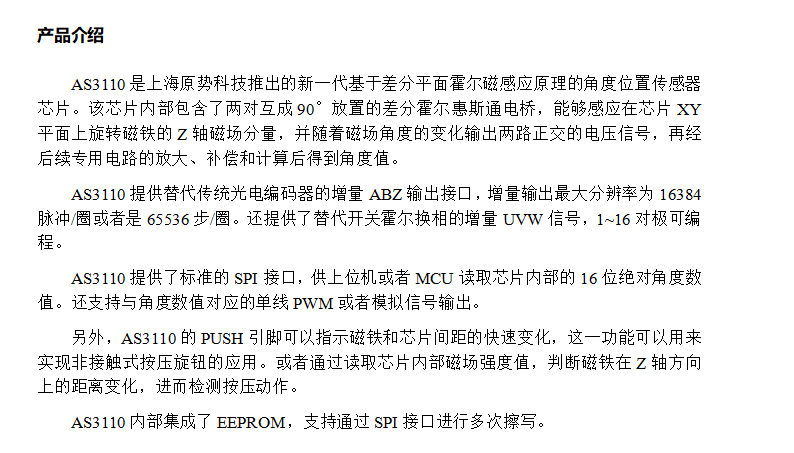

AS3110是上海原势科技推出的新一代基于差分平面霍尔磁感应原理的角度位置传感器芯片。该芯片内部包含了两对互成90°放置的差分霍尔惠斯通电桥，能够感应在芯片XY平面上旋转磁铁的Z轴磁场分量，并随着磁场角度的变化输出两路正交的电压信号，再经后续专用电路的放大、补偿和计算后得到角度值。 AS3110提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为16384脉冲/圈或者是65536步/圈。还提供了替代开关霍尔换相的增量UVW信号，1~16对极可编程。 AS3110提供了标准的SPI接口，供上位机或者MCU读取芯片内部的16位绝对角度数值。还支持与角度数值对应的单线PWM或者模拟信号输出。 另外，AS3110的PUSH引脚可以指示磁铁和芯片间距的快速变化，这一功能可以用来实现非接触式按压旋钮的应用。或者通过读取芯片内部磁场强度值，判断磁铁在Z轴方向上的距离变化，进而检测按压动作。 AS3110内部集成了EEPROM，支持通过SPI接口进行多次擦写。
